DUCR-S/H[단종]

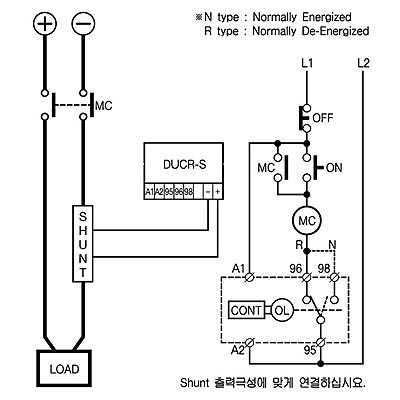

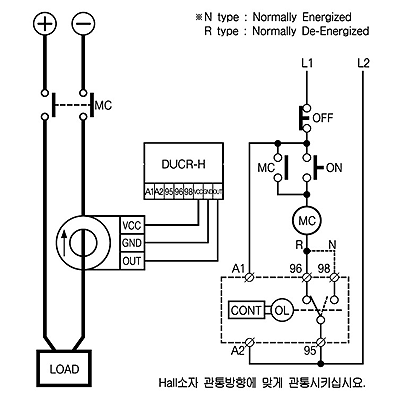

DUCR결선도


DUCR치수도


DUCR-S-H치수도

  • MCU( Microprocessor Control Unit ) 내장
  • 직류모터 / 직류기기 보호
  • Shunt를 이용한 전류검출(->DUCR-S) / Hall Sensor를 이용한 전류 검출(->DUCR-H)
  • Shunt / Hall Sensor의 정격 설정 후 1차측 실전류 표시기능(표시창)
  • Digital 설정 / 동작전류 DATA Digital 표시(표시창)
  • 자동복귀 / 복귀지연시간 설정
  • 각 설정치 확인 / TEST 기능
  • 무전압 해방기능(No Volt Release / Faill-safe Operation)설정 기능 (->NVR설정)
  • Shunt 2차측 출력 : 전압 DC 50mV출력
  • Hall Sensor 입력 DC 12V (VCC-GND), 출력 DC 4V (OUT-GND)
◆ 보호기능
보호항목 동작시간
부족전류 0.5~25sec
◆ 정격사양
전류설정 설정범위(DUCR-S) 설정범위(DUCR-H)
0.1~240A 5~360A
동작시간 0.5~25초 0.5~25초
복귀시간 0.5~25초 0.5~25초
SHUNT 정격 1A 0.1~1.3A -
2A 0.2~2.6A
5A 0.5~6.6A
10A 1~13.2A
20A 2~26.4A
50A 5~66.2A
100A 10~132A
200A 20~264A
HALL SENSOR 정격 - 50A 5~64A
100A 10~128A
200A 20~256A
300A 30~385A
400A 40~513A
조작전원 전압 24 AC/DC24V
220 AC/DC85 ~ 250V
주파수 50/60Hz
출력접점 형식 1-SPDT(1C)
정격 AC250V / 3A저항부하
복귀 수동 / 전기적 / 자동복귀
동작표시 FND
취부 35mm DIN-Rail / Panel
◆ 결선도
