• 구조 전자화
• 전원 영향무관
• 설치의 간편화
• 안전성 확보
• 시동시간 최소화
• 부하상태 식별용이
• 용접기와 수배전 주변기기 보호
• 환경적응력
• 충격에 강한 알루미늄 주물 케이스
|
| |
|
|
|
| ◆ 제품특성 |
- 구조 전자화
Solid state 반도체 전자제어장치로써 기계적 작동부품이 전혀 없으며, 출력측에 Trans나 Relay의 기계적 접점이 없는 무접점 출력방식이므로 수명이 깁니다.
- 전원 영향무관
-15% ~ +10%의 전원전압 변동에서 정확하게 작동합니다.
- 설치의 간편화
최신의 전자검출 제어기술에 의하여 VRD입력선과 출력선의 2선만으로 입출력 방향에 관계없이 작동하므로 설치가 간단합니다.
- 안전성확보
· 무부하시는 용접기 1차측 전류를 안전한 수준으로 감소시키며, 무부하 손실 전력도 합리적으로 절감됩니다.
· 젖은 손을 용접기 2차 출력측 1선에 접촉시켜도 6000Ω ~ 6MΩ으로 추정되는 인체의 고유저항으로는
전혀 시동시킬 수 없으므로 안전성이 보장됩니다.
- 시동시간 최소화
시동시간은 0.05sec
- 부하상태 식별용이
무부하시는 안전전압 작동을 나타내는 황색표시등이 점등되며 용접시에는
작업표시등인 적색등이 점등되어 식별이 간단합니다.
- 용접기와 수배전 주변기기 보호
용접기의 1차입력측 전류는 무부하에서 부하로 시동되는 순간에
일반적으로 정격전류의 10배 이상에 달하는 돌입전류가 발생하는데 이의 유통현상을 방지합니다.
- 환경 적응력
· 전자회로의 제어소자는 Solid state 반도체이므로 먼지, 습기, 진동, 충격등 작업장의 악조건에
강합니다.
· -25℃ ~ 60℃의 주위 환경에 영향을 받지 않습니다.
· 알루미늄 재질으 주물제 케이스는 사용현장의 일상적인 하중에 견디고 취급도 용이하며,
발생된 열의 냉각효과 또한 우수합니다.
|
| |
|
|
|
| ◆ 정격사양 |
|
규격
|
Load
|
Type
|
형 식
|
정격전압
|
1차
정격전류
|
2차
정격전류
|
|
30KVA
이하
|
VRD-153-32
|
SP-3B-H
|
AC220V
|
130A
|
300A
|
|
VRD-153-34
|
SP-3B-H
|
AC440V
|
80A
|
300A
|
|
60KVA
이하
|
VRD-153-52
|
SP-3B-H
|
AC220V
|
220A
|
500A
|
|
VRD-153-54
|
SP-3B-H
|
AC440V
|
130A
|
500A
|
|
주 파
수
|
60Hz |
|
구 조
|
무접점
방식, 전류검출 방식, 알루미늄 주물 케이스 |
|
정격
사용률
|
30KVA이하
: 50% 기준 |
60KVA이하
: 60% 기준 |
|
시동감도
|
100Ω
± 30%(70Ω ~ 130Ω) |
|
지동시간
|
1초
이내 |
|
허용오차범위
|
-15%
~ 10% |
|
배 선
|
1선
입력, 1선 출력 |
|
2차
안전전압
|
AC
15V 이하 |
|
시동시간
|
0.05sec |
|
중 량
|
4Kg
이하 |
|
검정합격번호
|
VRD-153-32 |
2004-1009-E1 |
| VRD-153-34 |
2004-1007-E1 |
| VRD-153-52 |
2004-1010-E1 |
| VRD-153-54 |
2004-1008-E1 |
|
| |
|
|
|

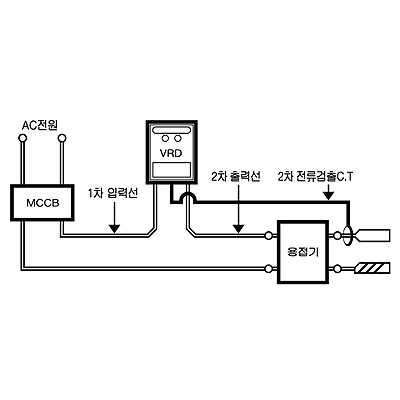

| ◆ 결선도 |
|
|
|
|
|
