• MCU내장 Phase Monitoring Relay
• 역상 / 결상 / 전압불평형 보호
• 전압불평형율 설정 : 2 ~ 15%
• 동작원인 확인기능 : 2 LED
• 강한 내환경성
• Fail-safe Operation
|
| |
|
|
|
| ◆ 보호기능 및 특성 |
|
보호항목
|
동작시간
|
|
역
상
|
0.1초
|
|
결 상
|
1초
|
|
전압
불평형
|
5초[(3상
산술 평균전압-최소선간전압) ÷ 3상 산술 평균전압]×100% > 2 ~ 15%
|
|
Fail-safe
|
입력전원
이상시 Relay가 여자되지 않음
|
|
| |
|
|
|
| ◆ 정격사양 |
|
입력전압
|
Type
|
설정범위
|
|
220
|
3ø160 ~ 300V, 50/60Hz
|
|
440
|
3ø340 ~ 480V, 50/60Hz
|
|
복 귀
|
수동즉기/전기적(원방)복귀
* 입력전원 이상으로 동작한 경우 : 입력전원이 정상이 되면 5초 후 자동복귀
|
|
보조접점
|
형 식
|
1-SPDT(1C)
|
|
정 격
|
AC250V
/ 5A저항부하 |
|
상 태
|
정상시
여자(입력전원이 정상이면 95 - 96 Open, 95 - 98 Close) |
|
취 부
|
35mm DIN-Rail / Panel
|
|
| |
|
|
|

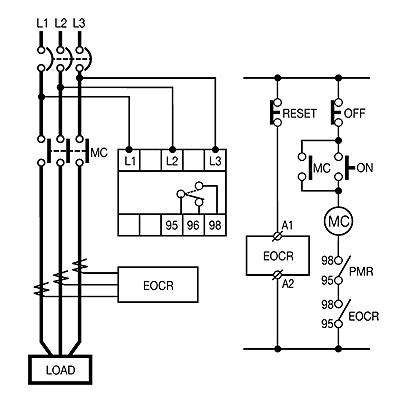

| ◆ 결선도 |
|
|
|
|
|
