• 로컬 및 원격 ON-OFF 기능 보유
• ZCT를 내장하고 있어 외부 ZCT와 연결없이 지락보호 가능
• 80A까지 외부CT없이 보호가능 (정한시)
• Low Frequency (5Hz ~) 계측 및 보호가능

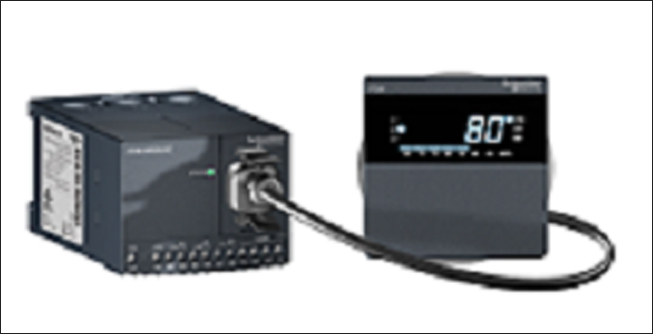

• iFBZ/FBZ2인 경우 표시 창 (PDM) 없이 운전 가능 - 하나의 표시창 (PDM) 으로 전제품에 호환가능 (표시 창을 떼어내고 운전해도 보호기능과 동작에 이상 없음)
• Communication 기능 : Modbus/RS-485 (i3BZ/iFBZ)
• Real Time Processing/High Precision
• 보호기능 : 과전류,부족전류, 결상,역상,지락, 전류 불 평형, 기동중 및 운전중 구속 기능.
• 진보된 기술에 의한 보호기능 : 열축적 반한시에 의한 보호 (32A까지 외부 CT 없이 사용가능)
• 과전류 동작 특성 : 정한시, 반한시, 열축적 반한시 (32A까지 외부 CT 없이 사용가능) 기능설정
• 보조기능 : 운전시간 저장기능, 3회 동작원인 저장기능 (Fault History), 재기동 제한기능, Fail Safe기능.
• Monitoring기능 강화 ? 원거리 (400M) 실시간 감시기능 : 3상 전류 및 누설전류 순환표시 , 동작 원인 표시 및 설정가능
• Bar Graph 표시기능 : 설정전류에 대한 운전전류 비율
• 3상 및 단상 설정가능
• MCU (Micro-Controller Unit) 내장
• 전자파 NOISE(무전기)에 이상없이 동작
|
|
|
|
|
|
◆ 보호기능
|
|
| 항목 |
동작 조건 / 설정 범위
|
동작 시간
|
| 과전류 |
설정전류 보다 높은 전류가 흘렀을 경우
정한시 : 0.5~80A, 반한시 : 0.5~32A
외부 CT와 조합사용은 불가함. |
정한시 : 0.2~30초 설정가능
반한시(In & th) : 1~30 Class*1) |
| 부족전류 |
설정전류 보다 낮은 전류가 흘렀을 때
0.5~ 과전류 설정값 이하 |
정한시 : 1~30초 설정 가능 (반한시 선택시에도 정한시 동작) |
| 결 상 |
상간의 전류 편차가 85% 이상일 경우 동작.
동작여부 설정가능. |
0.5~5초 설정가능 |
| 역 상 |
상순이 바뀌어 입력될 때. 동작여부 설정가능 |
0.15초 이내 |
| Stall |
기동시에 설정전류 보다 높은 전류가 계속 입력되고
기동 시에만 적용됨. 과전류(oc) 설정값의 배수로 설정.
2~8배, oc × Stall ≤ 250A인 조건에서 설정가능 |
D-Time 경과후 0.5초 이내
D-Time : 0으로 설정시 동작안함 |
| Jam |
운전중 급속한 부하의 증가로 설정전류 이상의 전류가
흐를 때. 운전 중에만 적용됨. 과전류 설정값의 배수로 설정.
1.5 ~ 8배, oc × Jam ≤ 250A인 조건에서 설정가능. |
0.2~10초 설정가능
반한시 선택시에도 정한시 동작
|
| 불평형 |
상간 전류 불평형율이 설정이상으로 편차가 있을 경우, 10~50% 설정가능
불평형율=(최고 상전류-최소 상전류)/최대 상전류 x 100% |
1~10초 설정가능 |
| 지락전류 |
설정된 지락전류 보다 높은 지락전류가 흘렀을 경우.
0.03~10A 설정가능 |
0.1~10초 설정가능 |
|
2010-04-23
|
|
◆ 정격사양
|
|
| 모델 명 |

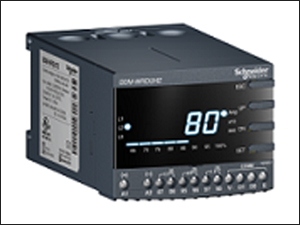

EOCR-i3BZ/iFBZ(Modbus RS485 통신기능 추가), EOCR-3BZ2/FBZ2 |
| 과전류 |
정격전류 조정범위(A) |
정한시 : 0.5~80A(1개 모델 설정). |
| 반한시/열축적 반한시 : 0.5~32A*1) |
| 외부 CT와 결합하여 사용할 수 없음 |
| 부족전류 |
정격전류 조정범위(A) |
0.5~과전류 설정치 이하 또는 oFF(적용하지 않을 때) |
| 지락전류 |
|
oFF, 0.03~10A |
| 동작 시간특성 |
|
정한시(Definite)/반한시(Inverse)/열축적 반한시(Thermal Inverse) |
| 시간설정 |
과전류/정한시 기동 지연시간 D-Time |
0~200초 |
| 과전류/정한시동작시간 O-Time |
0.2~30초 |
| 반한시(열축적 반한시) |
1~30 Class |
| 지락전류/동작지연시간(Edt) |
0~30초 |
| 지락전류/동작시간(Et) |
0.1~10초 |
| 자동복귀 시간 |
0.5초~20분(20n) -- 수동 즉시복귀(H-r)/전기적 복귀(E-r) |
| 제어전원 |
전압 |
100~240VAC(-15%, +10%, Free Voltage), 24VAC/DC(-15%, +10%) |
| 주파수 |
50/60Hz |
| 소비전력 |
7VA 이하 |
| 출력접점 |
용량 |
3A/250VAC 저항부하 |
| 구성 |
과전류 : 1a1b, 지락 전류(AL) : 1a |
| 표시기능 |
7 Segment LED |
3상 전류표시, 트립 원인 표시, 설정값 및 설정항목 표시 |
| Bar graph |
실 부하율 표시(65~100%) |
| 통신기능 (i3BZ/iFBZ) |
|
Modbus/RS-485 |
| 설치방식 |
|
Panel 내장형 : EOCR-i3BZ/3BZ2, Panel Mounting 형 : EOCR-iFBZ/FBZ2 |
| 절연저항 |
회로와 외함간 |
DC 500V 10MΩ 이상 |
| 절연내압 |
회로와 외함간 |
2KV, 50/60Hz , 1 Min. |
| 접점 상호간 |
1kV, 50/60Hz, 1 Min |
| 회로간 |
1.5kV, 50/60Hz, 1 Min |
| Electrostatic Discharge (ESD) |
IEC61000-4-2 |
Level 3 : Air Discharge : ±8kV, Contact Discharge : ±6kV |
| Radiated Disturbance |
IEC61000-4-3 |
Level 3 : 10V/m, 80~1000MHz |
| Conducted Disturbance |
IEC61000-4-6 |
Level 3 : 10V, 0.15~80MHz |
| EFT/Burst |
IEC61000-4-4 |
Level 3 : ±2kV, 1 Min |
| Surge |
IEC61000-4-5 |
Level 3 : 1.2×50μs, ±2kV(0°, 90°, 180°, 270°) |
| 1MHz Burst Disturbance |
IEC61000-6-12 |
Level 3 : 2.5KV, 1MHz |
| Emission |
CISPR11 |
Class A(Conducted and Radiated) |
| 사용환경 |
온도 |
저장(Store) |
-40℃~+85℃ |
| |
|
운전(Operation) |
-20℃~+60℃ |
| |
습도 |
|
30~85% RH(결로가 없는 상태) |
| 치수 |
|
70W×56.3H×108.1D |
| 중량 |
|
EOCR-i3BZ : 295g, EOCR-iFBZ : 280g |
| |
|
EOCR-3BZ2 : 292g, EOCR-FBZ2 : 276g |
| |
PDM(Cable 3M기준) |
125g (120g) |
| *1) 3BZ2/FBZ2에는 열축적 반한시 기능 없음 |
|
|
|
