SE Series[단종]


SE결선도


SE치수도

  • 초소형
• 과전류 / 결상 / 구속보호(결상 / 구속은 과전류 동작)
• 기동지연 / 동작지연시간 일체형
• 수동(복귀) / 전기적(원방) 복귀
• 초절전형
• 무전압 해방기능(No Volt Release / Fail-safe Operation)→N형
• 직입기동형 / 범용 소형모터 보호에 적합
• 배선용이

◆ 정격사양

전류설정

Type

설정범위

05

0.5 ~ 6A

30

3.0 ~ 30A

60

5.0 ~ 60A

동작시간설정

O-TIME
0.2 ~ 15초

복 귀

수동(즉시) / 전기적(원방)복귀

동작시간특성

정한시

조작전원

전 압
24

AC/DC24V

220
AC90 ~ 260V
기타전압
주문생산
주파수
50/60Hz

보조접점

형 식

1-SPDT(1C)

상 태
R Type
 정상시 소자
N Type
정상시 여자

정 격

AC250V / 3A 저항부하(Resistive)

취 부

P

Panel Type

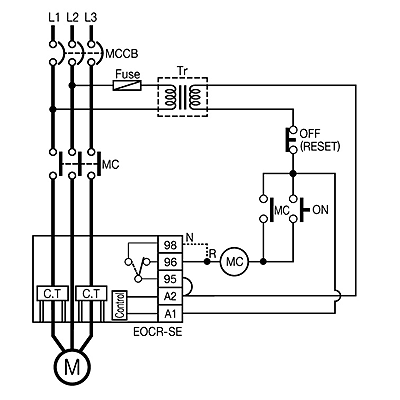

◆ 결선도
"N"(Fail Safe)Type은 A1, A2(또는 L1, L2)에 조작전원을 인가하면
95 96은 Open, 9798은 Close로 전환됨
