DS(T)/DS1(T)/ DS2(T)/DS3(T) [단종]


DS결선도


DS치수도
  • MCU(Microprocessor Control Unit)내장
• 초소형 Slim설계
• 다양한 보호기능
• 기동지연시간 동작시간의 분리설정
• 운전전류 확인기능 : 적색LED
• 동작표시 및 동작원인 확인 기능
• 수동(즉시) / 전기적 복귀
• 강한 내환경성
• 초절전형
• 무전압 해방기능(No Volt Release / Fail-safe Operation)→N형
※ (T) : 단자대형 (Terminal Type)
※ DS : 단상, 3상겸용
※ DS1(T), DS2(T), DS3(T) : 3상전용
※ DS2(T), DS3(T) : DIP SW. 1번(결상), 2번(역상) ON/OFF설정가능

◆ 보호기능 및 특성
모 델

보호기능

동작특성

동작시간

과전류
결 상
역 상
구 속
기동지연
동작시간
DS1
o
o
x
o
반한시
0 ~ 50초
1 ~ 10
DS2
o
o
x
o
정한시
1 ~ 50초
0.2 ~ 10초
DS3

o

o

o

o

정한시

1 ~ 50초

0.2 ~ 10초
- 구속보호는 설정된 기동지연시간(D-TIME)이 지난후에 설정된 전류의 300%이상이 흐를때 바로
  동작한다.
- DS1(T)의 과전류 동작시은 반한시간은 특성곡선에 의함.

◆ 정격사양

전류설정

Type

설정범위(DS1)
설정범위(DS2)
설정범위(DS2)

05

0.5 ~ 6A
0.5 ~ 6A
0.5 ~ 6A

30

3.0 ~ 30A
3.0 ~ 30A
3.0 ~ 30A

60

-
5.0 ~ 60A
5.0 ~ 60A

시간설정

기동지연
D-TIME
0 ~ 50초
1 ~ 50초
1 ~ 50초
동작시간
O-TIME
1 ~ 10
0.2 ~ 10초
0.2 ~ 10초

복 귀

수동(즉시) / 전기적원방복귀

동작시간특성
반한시
정한시
정한시

조작전원

전 압
24
 AC/DC24V
110
AC85 ~ 150V
220
AC180 ~ 260V
기타전압
 AC380V
주파수
 50/60Hz

보조접점

형 식
 2-SPST(1a1b)
상 태
R Type
 정상시 소자(95 96 Close)
N Type
 정상시 여자(97 98 Close)
정 격
 AC250V / 3A 저항부하
취 부
35mm DIN-rail / Panel

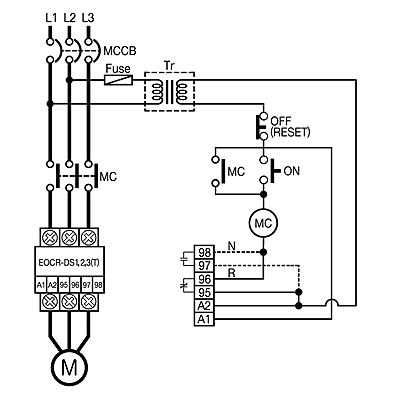

◆ 결선도

"N"(Fail Safe)Type은 A1, A2(또는 L1, L2)에 조작전원을 인가하면
95 96은 Open, 9798은 Close로 전환됨
