• MCU(Microprocessor Control Unit)내장
• 과전류 / 결상 / 역상 / 불평형 / 구속 / 지락보호
• 잔류전류 검출방식의 지락보호
• 넓은 전류설정범위
• 기동지연시간 자동연산
• 동작 및 동작원인 표시
•
정한시 동작특성
• 수동(복귀) / 전기적(원방)복귀
• 강한 내환경성
•
초절전형
• 무전압 해방기능(No Volt Release / Fail-safe Operation)→N형
• DG : 관통형, DGT : 단자대형 |
| |
|
|
|
| ◆ 보호기능 |
| 보호항목
|
동작시간
|
| 과전류 |
O-TIME
|
| 결
상 |
4초이내 |
| 역
상 |
0.1초 |
| 불평형 |
8초 |
| 구
속 |
10초 |
| 지
락 |
0.5초 |
|
|
|
|
|
| ◆ 정격사양 |
| 모
델 |
EOCR-DG(T) |
| 전류설정
|
Type
|
전류설정범위
|
지락전류설정범위 |
| 05
|
0.5
~ 6A |
0.5
~ 2A |
| 30
|
3.0
~ 30A |
1
~ 5A |
| 60 ~ 600 |
05
Type과 외부CT조합사용 |
5.0
~ 2A |
| 시간설정
|
기동지연시간 |
D-TIME |
자동연산(최대
30초) |
| 동작시간 |
O-TIME |
0.2 ~ 15초 |
| 복
귀 |
수동(즉시)
/ 전기적(원방)복귀 |
| 동작시간특성
|
정한시 |
| 동작표시
|
5LED |
| 허용오차
|
전
류 |
±10% |
| 시
간 |
±10% |
| 사용환경
|
온
도 |
저장시 |
-30
~ 80℃ |
| 운전시 |
-20 ~ 60℃ |
| 습
도 |
결로가 없는 상태에서 30 ~ 85% RH |
| 조작전원
|
전
압 |
110 |
AC85 ~ 150V, 50/60Hz |
기타 AC/DC24V |
| 220 |
AC180 ~ 260V, 50/60Hz |
| 절
연 |
저
항 |
외함과
회로간 |
DC500V Megger로 100MΩ 이상 |
| 내
압 |
외함과
회로간 |
2.0kv 상용주파수1분간 |
| 접점
상호간 |
1.0kv 상용주파수1분간 |
| 회로간 |
2.0kv 상용주파수1분간 |
| 보조접점
|
상
태 |
N |
정상시 여자(전원인가후 : 95-96 Open, 97-98
Close) |
| R |
정상시 소자(전원인가와 관계없이 : 95-96 Close,
97-98 Open) |
| 용
량 |
2-SPST(1a1b) |
AC250V / 3A 저항부하 |
| 소비전력 |
0.5W미만 |
| 취
부 |
EOCR-DG |
Panel |
| EOCR-DGT |
35mm DIN-Rail / Panel |
|
| |
|
|
|

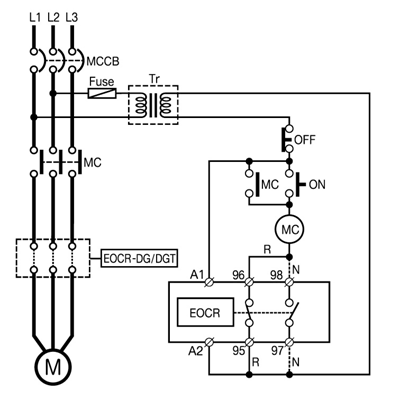

| ◆ 결선도 |
|
|
| |
|
|
|
"N"(Fail Safe)Type은
A1, A2(또는 L1, L2)에 조작전원을
인가하면
95  96은 Open, 97 98은 Close로
전환됨 |
|
|
|
