• MCU(Microprocessor Control Unit)내장
• 하나의 Model로 0.1~800A까지 보호 (외부 CT 사용 : 2차전류 5A)
• 3상 전류
자동순환표시 : Digital Ammeter (각상 5초간격)
• 동작원인 표시 : 문자와 숫자를 사용하여 알기
쉽게 표시함
• 복귀방법 및 자동복귀시간 설정가능
• 동작시간 특성 설정(DIP SW#3) :
정한시 / 반한시 선택
• 표시범위 확대 : 기존의 4 Digit 표시부 → 5 Digit 표시부
•
최종 동작 원인 확인 기능 : 3회까지 Trip원인 및 Trip시 전류확인 가능
• Pulse Rotary Switch에
의한 설정 Mode 및 설정치 조정의 편리성 제공
- 하나의 Switch(Knob)로 Mode 선택 및 설정
- 정확한 Setting 가능
• Total Running Time 및 설정가능 누적 Timer 기능
- 설정한 운전시간 경과시 경보출력 : 베어링 교체 및 윤활유 주기 확인등
• Bar-Graph : 설정전류에
대한 모터의 부하율 표시
• 경보기능
• 패널 매입형으로 3상 전류계기능 : EOCR-FDM |
| ◆ 보호기능
및 특성 |
| 보호기능 |
동작시간
|
동작조건특성
|
| 과전류 |
설정된
ot에 따라 동작 |
반한시
/ 정한시 선택가능 |
| 부족전류 |
설정된
ut에 따라 동작 |
정한시동작 |
| 결
상 |
3초이내
|
. |
| 역
상 |
0.1초 |
DIP
SW2로 기능무시 가능 |
| 불평형 |
8초
이내 |
상간전류편차
50%이상 |
| 구
속 |
stall |
1
~ 10초 |
설정전류의
180%이상, OFF설정(Definite 사용시) |
| lock |
0.5초
동작 |
설정전류의
2~10배, OFF설정(Definite 사용시) |
|
| |
|
|
|
| 보조기능 |
동작시간
|
동작조건특성
|
| 운전시간
누적표시 |
Off
~ 9990시간 설정(10시간단위) |
모터를
가동할때만 시간이 누적됨(설정가능) |
| 총운전시간 |
설치후부터
총 모터운전시간기록(99999시간까지 표시) |
공장출하시
0시간으로 설정된이후 도중에서 변경 불가능함. |
| 경보기능 |
과전류
설정에 대한 %로 설정 |
50
~ 100% |
| 경보출력
형태설정 |
F |
Flicker |
Alert
동작특성표 참조 |
| H |
Hold |
| 기
능 |
A |
Ampere
Relay(전류계전기) |
| 동작원인
저장기능 |
최근에
동작된 내용 검색하는 기능(Test 모드 동작 포함) |
운전중에도
검색가능 |
| Fail
safe |
조작전원
인가에 따른 접점의 여자 기능 |
NVR
SW.로 기능무시 |
|
| |
|
|
|
| ◆ 정격사양 |
| 전류설정
|
과
전 류 |
0.1
~ 800A (60A 이상시 외부 CT사용) |
| 부족전류 |
OFF,
0.5 ~ 과전류설정치 이하 |
| 시간설정
|
기동지연(dt) |
off
~ 200초 |
| 과전류/동작시간(ot) |
0.2 ~ 30초(정한시 : DEF설정시) |
| 1 ~ 30(반한시 : INV설정시) |
| 부족전류/동작시간(ut) |
0.5
~ 30초(정한시) |
| 조작전원 |
220 |
AC/DC85 ~ 250V, 50/60Hz |
| 보조접점 |
O.L |
2-SPST |
AC250V
/ 3A 저항부하 |
| A.L |
1-SPST |
AC250V / 3A 저항부하 |
| 허용오차
|
전
류 |
05
: I<1A : ±0.05A, 1A≤I≤60A : ±5% |
| 시
간 |
60
: 5A≤I≤90A : ±5%, t≤3s : ±0.2s, t>3s
: ±5% |
| 사용환경
|
온
도 |
저장시 |
-30
~ 80℃ |
| 운전시 |
-20
~ 60℃ |
| 습
도 |
결로가
없는 상태에서 30 ~ 85% RH |
| 표시기능
|
7-seqment
LED |
3상
전류표시, 누적운전시간표시, 트립원인표시 |
| Bar-Graph |
실부하율 표시 |
| 절연저항 |
DC
500V 100MΩ이상 |
|
| 내전압 |
2kV,
1min 상용주파수 |
IEC 60255-5 |
| 뇌임펄스전압 |
1.2
x 50 ± 4kV (0˚, 90˚, 180˚, 270˚) |
IEC 60255-22-5 |
| EFT/Burst |
±2KV,1min |
IEC 60255-22-4 |
| 1MHz
Burst |
±2.5kv,1MHz |
IEC 60255-22-1 |
| 정전기(ESD) |
±8KV(Air
discharge) |
IEC
60255-22-2 |
| ±4kv(contact discharge) |
|
|
|
|
|
| * 10A를 초과하는 전류에 반한시를
적용할 경우에는 반드시 외부CT를 사용해야 합니다. |
| |
|
|
|

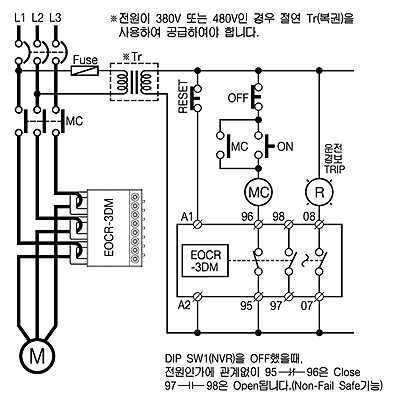

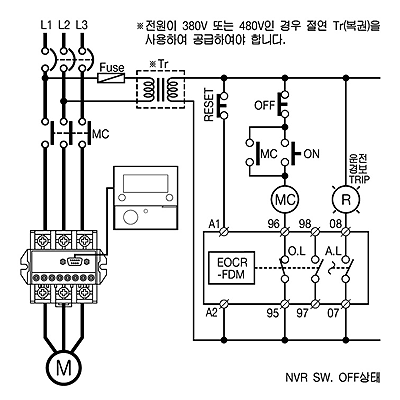

| ◆ 결선도 |
EOCR-3DM
|
EOCR-FDM
|
|
|
|
|
|
|
SW1(NVR)을 On위치에
두고 A1, A2에 조작전원을 인가하면
OL출력
95  96은 Open, 97  98은 Close로
전환됨 |
|
|
|
