| ◆ 주요특징 |
|
- MCU (Micro-Controller Unit) 내장
- Real Time Processing/High Precision
- 보호 기능 : 과전류, 부족전류, 결상, 역상, 불평형, 기동중 구속, 운전중 구속 기능
- 경보 기능, 운전시간 저장기능, 고장원인 저장기능, 재기동 제한기능, Fail Safe기능
- 모니터링 기능 강화 : 3상 전류, 경보 및 동작 원인
- Bar graph 표시기능
- 3상 및 단상 겸용
- 3상 전류 순환표시 기능
- FDM2인 경우 표시 창을 떼어내도 보호기능과 동작에 문제가 발생안함.
- RoHS 적용
|
|
| ◆ 보호기능 |
|
| 항 목 |
동작 조건 / 설정 범위 |
동작 시간 |
| 과전류 |
외부 CT 없이 - 정한시 : 0.5~60A, 반한시 : 0.5~32A
저전류 설정 이하는 설정 안됨. |
정한시 : 0.2~30초 설정가능
반한시(In & th): 1~30 Class |
| 저전류 |
0.5~60A. 과전류 설정 미만으로 설정이 가능 |
정한시 : 0.5~30초 설정 가능 |
| 결 상 |
동작 여부 설정가능 |
0.5~5초 설정가능 |
| 역 상 |
동작 여부 설정가능 |
0.15초 이내 |
| Stall |
과전류 설정의 배수로 설정함. 기동 중에만 적용됨.
0.5~30A : 2~8배, ~40A : 2~6배, ~60A : 2~4배 설정 가능 |
D-Time 경과 후 0.5초 이내 |
| Jam |
과전류 설정의 배수로 설정함. 운전 중에만 적용됨.
0.5~50A : 1.5~5배, ~60A : 1.5~4배 설정가능 |
0.2~10초 설정가능 |
| 불평형 |
전류 불평형율% =(최대 상전류-최소 상전류)/최대 상전류×100
10~50% 설정 가능 |
1~10초 설정가능 |
|
|
| ◆ 보조기능 |
|
| 3상/단상 |
선택 선택에 의해 다른 조작 없이 3상 또는 단상 모터에 사용 가능 |
| 동작 특성 선택 |
정한시/반한시를 사용자의 임의로 선택하여 사용 가능 |
| CT 비율 |
선택 60A 이상의 대형 모터 또는 0.5A 이하의 소형 모터에 사용할 때에도 실전류를 표시 |
| Fail Safe 선택 |
계전기의 조작전원의 인가 또는 계전기의 이상을 체크하는 기능으로 선택 사용 가능 |
| 경보 |
과전류로 동작하기 전에 사전 경보를 출력하여 트립을 방지하는 기능 또는 선택에 의해 여러가지로 사용이 가능한 기능
(경보(Alert) 동작 특성 표를 참조하여 사용하면 편리함) |
| 총 운전시간 |
저장 총 운전한 시간이 누적되어 저장되는 기능으로 삭제 또는 변경이 불가능한 기능 |
| 운전시간 |
설정 또는 삭제가 가능한 운전 시간 저장기능으로 설정한 시간이 지나면 출력이 가능한 기능 |
| 복귀 방법 |
선택 수동/자동/전기적 복귀 선택기능 |
| 동작 이력 |
저장 최근에 동작한 원인과 동작시의 전류를 3회까지 저장하고 운전 중에도 확인이 가능한 기능 |
| 재기동 제한 |
자동 복귀를 설정했을 경우 30분내에 자동으로 복귀하는 횟수를 제한하는 기능 |
|
|

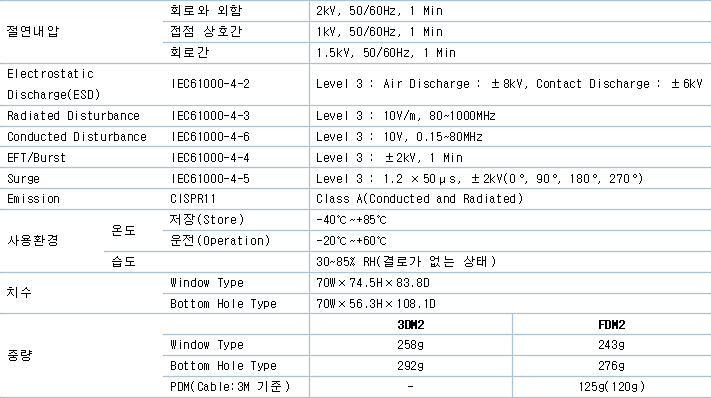

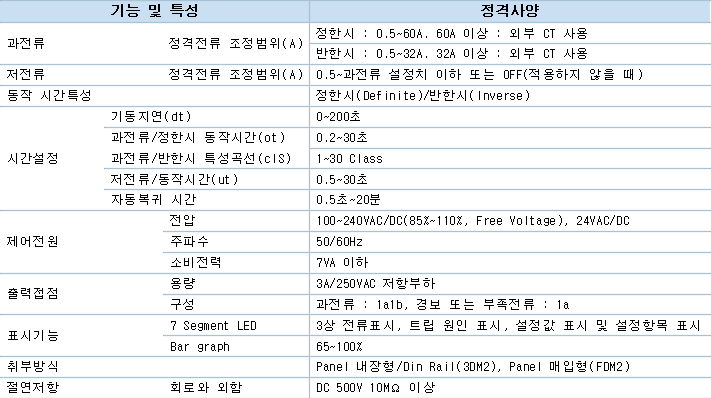

| ◆ 정격사양 |
|
 |
 |
|

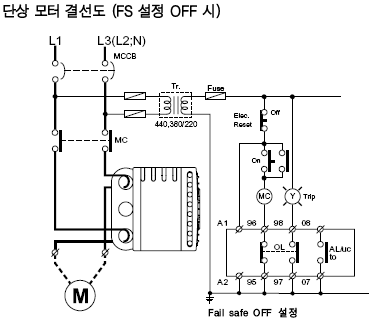

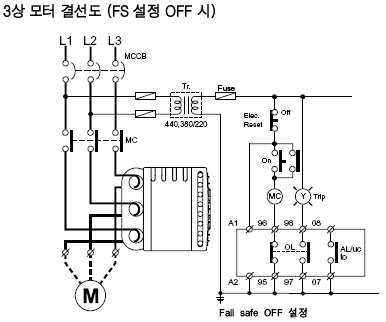

| ◆ 결선도 예시 |
|
|
|
|
|
|
