• MCU( Microprocessor Control Unit ) 내장
• Higher Precision & Real Time Processing Speed 구현
• 과전류 / 결상 / 역상 / 불평형 / 구속
• 기동지연시간 및 동작시간의 분리설정
• Digital전류계 및 Digital 설정 기능:
3상전류 5초간격 자동순환표시
• 동작 및 고장원인 Digital Data 표시
• 정한시성 동작시간 특성
• 4 ~ 20mA전류신호 출력기능
• 수동(즉시) / 전기적(원방)복귀
• 강한 내환경성
• 넓은 전류설정범위
• 무전압 해방기능(No Volt Release / Faill-safe Operation)설정
|
| |
|
|
|
| ◆ 보호기능 및 특성 |
|
보호기능
|
동작시간
|
동작조건특성
|
|
과전류
|
설정
O-TIME
|
운전전류(In)
> 설정전류(Is)
|
|
결 상
|
3초이내
|
결 상
|
|
역 상
|
0.1초
|
역상시(SW2-RPR
: On설정)
|
|
불평형
|
8초
|
상간 불평형(D)
> 50%
|
|
구 속
|
(설정
D-TIME 경과)즉시
|
D-TIME
경과 후(In> 3 x Is)
|
|
| |
|
|
|
| ◆ 정격사양 |
|
모델
|
EOCR-FD420
/ EOCR-3D420
|
|
전류설정
(Is)
|
Type
|
설정범위
|
|
05
|
0.5 ~
6/10A
|
|
60
|
5 ~ 60A
|
|
100
|
10 ~ 120A
|
외부CT
조합형
(외부 CT 변류비
100/5A ~ 600/5A)
|
|
150
|
15 ~ 180A
|
|
200
|
20 ~ 240A
|
|
300
|
30 ~
360A
|
|
400
|
40 ~
480A
|
|
500
|
50 ~
600A
|
|
600
|
60 ~
720A
|
|
시간설정
|
DIP
SW3(동작시간특성)설정
|
off -
DEF(정한시)
|
on -
INV(반한시)
|
|
기동지연
|
D-TIME
|
1 ~ 120초
|
0 ~ 120초
|
|
동작시간
|
O-TIME
|
0.3,
1 ~ 30초
|
1 ~ 30초
|
|
전류신호출력
|
4
~ 20mA |
|
복 귀
|
수동(즉시) /
전기적(원방)복귀
|
|
전류감지
|
3CT(Three
Integral CT)
|
|
조작전원
|
전 압
|
24
|
AC/DC24V
|
|
220
|
AC85
~ 250V
|
|
주파수
|
50 /
60Hz
|
|
보조접점
|
O.L
|
2-SPST
|
AC250V
/ 3A 저항부하
|
|
동작시간특성
|
DIP
SW3
|
On
/ INV
|
반한시
|
|
Off
/ DEF
|
정한시
|
|
동작표시
|
4 Digit
7 Segment LED Display
|
|
허용오차
|
전 류
|
I<1A
: ±0.1A, I 1A
: ±5%
|
|
시 간
|
t 3s
: ±0.2s, t >3s : ±5%
|
|
사용환경
|
온 도
|
저장시
|
-30 ~80
℃
|
|
운전시
|
-20 ~60
℃
|
|
습도
|
결로가 없는
상태에서 30~85% RH
|
|
절 연
|
저 항
|
외함과 회로간
|
DC500V
Megger로 10MΩ 이상
|
|
내 압
|
외함과
회로간
|
2.0kV
상용주파수1분간
|
|
접점과
접점간
|
1.0kV
상용주파수1분간
|
|
회로와
회로간
|
2.0kV
상용주파수1분간
|
|
소비전력
|
2W미만
|
|
취 부
|
전원/출력부
|
35mm
DIN-Rail / Panel
|
|
제어/표시부
|
패널매입형(Flush
Mounting)
|
* 출력포트를 이용하여 전류계를 설치할 경우 : 전류계는 FD420의 최대전류치와 같은 Meter를
선정하고 Range Knob는 최대에 두고 사용하십시오.
* 10A를 초과하는 전류에 반한시를 적용할 경우에는 반드시 외부CT를 사용해야 합니다.
* 주의 : 전류신호 출력선로는 반드시 Shield Cable(CVV-SB)을 사용하십시오.
|
| |
|
|
|

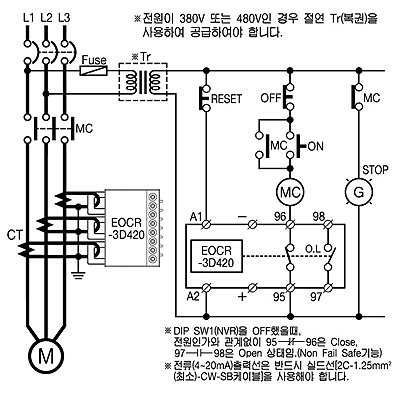

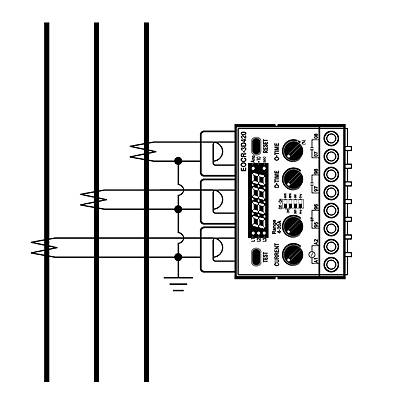

| ◆ EOCR-3D420결선도 |
|
|
|
| | | |
|
|
|
| |
|
|
|

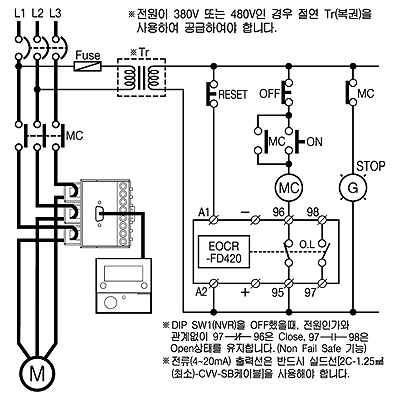

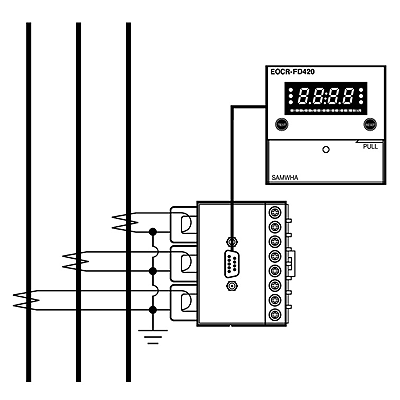

| ◆ EOCR-FD420결선도 |
|
|
|
| | | |
|
|
|
| |
|
|
|
SW1(NVR)을 On위치에 두고 A1, A2에 조작전원을 인가하면
OL출력 95  96은 Open, 97  98은 Close로 전환됨
|
|
|
|
