DUCR


DCL 결선도


DCL 치수도


  • 직류모터 및 직류기기의 부하보호
  • 조작전원과 분류기(shunt)양단에 나타난 미세전압을 받아 제어부에서 증폭 변별하여 동작시간 설정노브와 전류설정노브로 설정된값에 따라 내장된 보조 Relay의 보조접점에 의해 개폐장치를 동작시키는 직류과 전류/직류 부족전류 계전기이며 조작이 간단하다.
  • Shunt의 종류에 따라 1A이하부터 수백 A부하까지 적용가능
  • Shunt대신 직류전류계를 사용해도 된다.
    (직류 전류계 내부에 자체 Shunt 내장되어 최대전류시 50mV가 유지된다.)
◆ 보호기능
보호항목 동작시간
DCL DUCR
과전류 O-TIME -
부족전류 - O-TIME
◆ 정격사양
전류설정 Type 설정범위(DCL) 설정범위(DUCR)
직류과전류계전기 직류부족전류계전기
70

10 ~ 70mVDC(Shunt 2차측 전압)

시간설정 동작시간 O-TIME

0.2 ~ 30초

복귀 M

수동(즉시) / 전기적복귀

A 자동(즉시) / 복귀(주문생산)
동작표시

LED

조작전원 전압 220 AC110 / 220V 기타전압 주문생산
440 AC380 / 440V
주파수 50/60HZ
보조접점 NR 정상시 여자
정상시 소자
취부 Panel

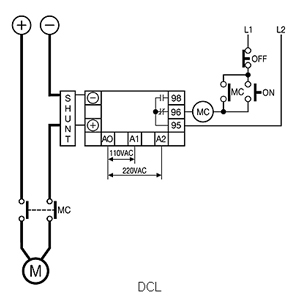

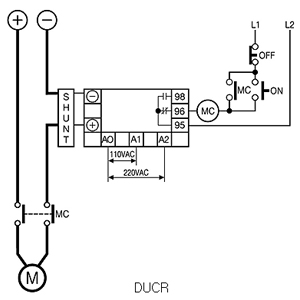

◆ 결선도
