EVR-PD


EVR-1P22 Catalogue


EVR-PD결선도


EVR-PD치수도

• MCU 내장 / Panel Mounting Type
• 과전압 / 부족전압 / 역상 / 결상 / 전압 불평형 보호
• 3상 선간전압 5초간격 자동 순환표시
• 1상만 집중관리 가능
• 과전압동작시간 및 부족전압 동작시간 각각 분리설정
• 수동복귀 / 자동복귀 선택적용
• 자동복귀시간 : 1 ~ 10초 선택적용
• 역상 / 불평형 / 결상보호 : OFF(Disable) 가능
• Trip시 Trip원인 및 동작전압 확인
• 최종 Trip원인 3회 기억
• 자체 Test 기능

◆ 보호기능 및 특성
보호항목

동작시간

과전압

OVR-TIME

부족전압
UVR-TIME
결 상
2초 이내
불평형
3초
역 상
0.1초

◆ 정격사양
전압설정



Type

과전압설정(O-VOLT)

부족전압설정(U-VOLT)

110

1ø, 3ø 110 - 150V

1ø, 3ø 80 - 120V
220
1ø, 3ø 220 - 300V
1ø, 3ø 160 - 240V
440

3ø 380 - 500V

3ø 300 - 440V
동작시간범위
OVR
0.2 - 10초
UVR
0.2 - 10초
허용오차
전 압
±5V 이내
시 간
±10%이내
불평형
3초이내, Ub--(OFF)
결 상
2초이내, PL--(OFF)
역 상
0.1초, PL--(OFF)
복 귀
수동(즉시)복귀 / 전기적 복귀
자동복귀 : 1 ~ 10초
허용오차
전 압
±5V
시 간(정한시)
t3s : ±0.2s, t>3s : ±5
사용환경
온 도
운 전
-20 ~ 60℃
보 관
-30 ~ 80℃
습 도
결빙이 없는 상태에서 30 ~ 85%RH
조작전원
220V
AC/DC85 ~ 250V, 50Hz 또는 60Hz
출력접점
1C, AC250V / 3A 저항부하
절연저항
회로와 외함간
500VDC에서 10MΩ 이상
절연전압
회로와 외함간
2.0kv 60Hz, 1분간
접점상호간
1.0kv 60Hz, 1분간
회로간
2.0kv 60Hz, 1분간
취 부
35mm DIN-Rail / Panel

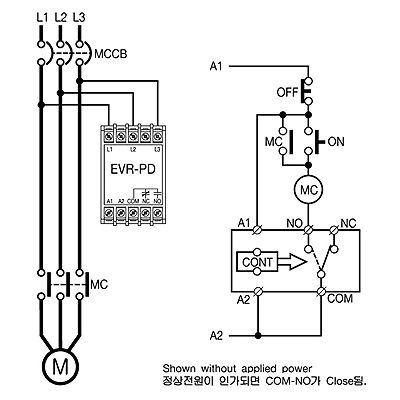

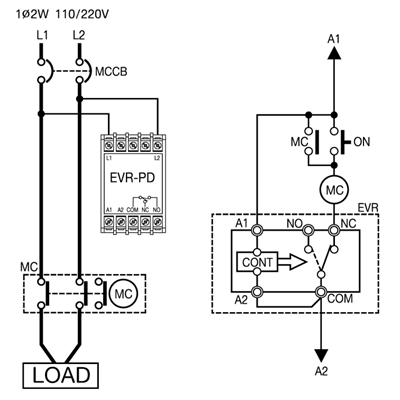

◆ 결선도
