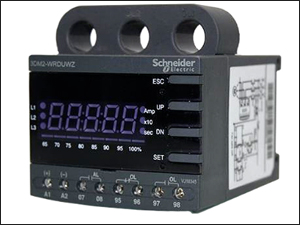

iFDM


i3DM(BH)


i3DM(WT)


i3DM_3CT


iFDM(BH)


iFDM(WT)


iFDM_3CT

◆ 주요특징
  • MCU (Micro-Controller Unit) 내장
  • Real Time Processing/High Precision
  • 보호기능 : 과전류, 부족전류, 결상, 역상, 불평형, 기동중 구속, 운전중 구속 기능
  • 열축적 반한시 보호기능
  • 경보기능, 운전시간 저장기능, 고장원인 저장기능, 재기동 제한기능, Fail Safe기능
  • 통신 기능 : Modbus/RS-485
  • 모니터링 기능 강화 : 3상 전류, 경보 및 동작 원인
  • Bar Graph 표시기능
  • 3상 및 단상 겸용
  • 3상 전류 순환표시 기능

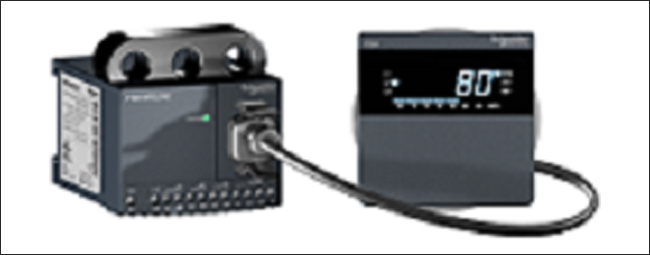

  • iFDM인 경우 표시 창을 떼어내도 보호기능과 동작에 문제가 발생안함
  • RoHS 적용
  • 설정시 Password 기능
◆ 보호기능
항 목 동작 조건 / 설정 범위 동작 시간
과전류 외부 CT 없이 - 정한시 : 0.5~60A, 반한시 : 0.5~32A
저전류 설정 이하는 설정 안됨.
정한시 : 0.2~30초 설정가능
반한시(In & th): 1~30 Class
저전류 0.5~60A. 과전류 설정 미만으로 설정이 가능 정한시 : 0.5~30초 설정 가능
결 상 동작 여부 설정가능 0.5~5초 설정가능
역 상 동작 여부 설정가능 0.15초 이내
Stall 과전류 설정의 배수로 설정함. 기동 중에만 적용됨.
0.5~30A : 2~8배, ~40A : 2~6배, ~60A : 2~4배 설정 가능
D-Time 경과 후 0.5초 이내
Jam 과전류 설정의 배수로 설정함. 운전 중에만 적용됨.
0.5~50A : 1.5~5배, ~60A : 1.5~4배 설정가능
0.2~10초 설정가능
불평형 전류 불평형율% =(최대 상전류-최소 상전류)/최대 상전류×100
10~50% 설정 가능
1~10초 설정가능
◆ 보조기능
Password 비밀번호를 저장하여 담당자 이외의 사람이 설정 또는 변경할 수 없도록 하는 기능
통신 Modbus RS-485 통신에 의해 모터에 흐르는 전류 및 동작 상태를 감시 가능
3상/단상 선택 선택에 의해 다른 조작 없이 3상 또는 단상 모터에 사용 가능
동작 특성 선택 정한시/반한시를 사용자의 임의로 선택하여 사용 가능
CT 비율 선택 60A 이상의 대형 모터 또는 0.5A 이하의 소형 모터에 사용할 때에도 실전류를 표시
Fail Safe 선택 계전기의 조작전원의 인가 또는 계전기의 이상을 체크하는 기능으로 선택 사용 가능
경보 기능 과전류로 동작하기 전에 사전 경보를 출력하여 트립을 방지하는 기능 또는 선택에 의해 여러가지로 사용이 가능한 기능이다. 경보(Alert) 동작 특성 표를 참조하여 사용하면 편리한 기능
총 운전시간 저장 총 운전한 시간이 누적되어 저장되는 기능으로 삭제 또는 변경이 불가능
운전시간 설정 또는 삭제가 가능한 운전 시간 저장기능으로 설정한 시간이 지나면 출력이 가능
복귀 방법 선택 수동/자동/전기적 복귀 선택기능
동작 이력 저장 최근에 동작한 원인과 동작시의 전류를 3회까지 저장하고 운전 중에도 확인이 가능한 기능
재기동 제한 기능 자동 복귀를 설정했을 경우 30분내에 자동으로 복귀하는 횟수를 제한하는 기능

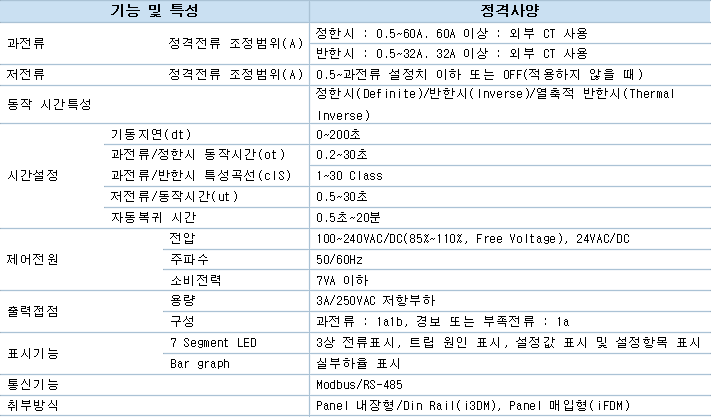

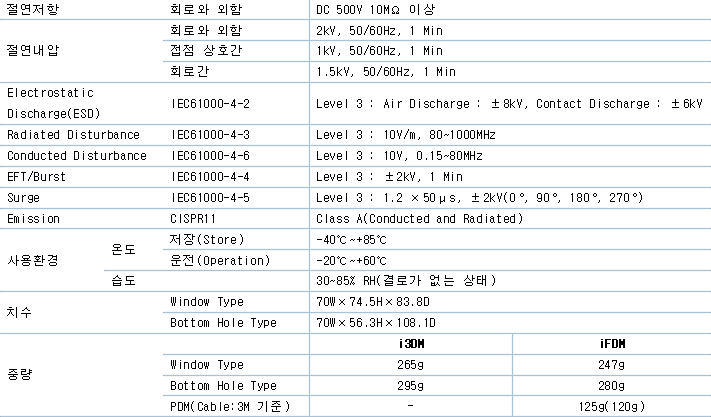

◆ 정격사양

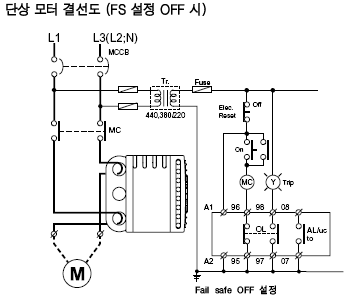

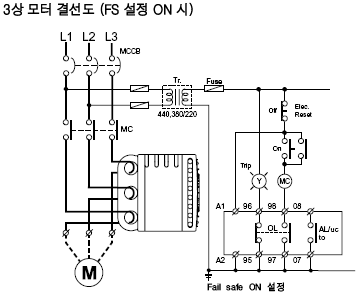

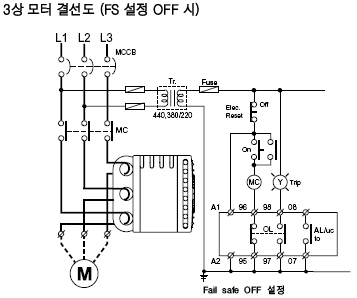

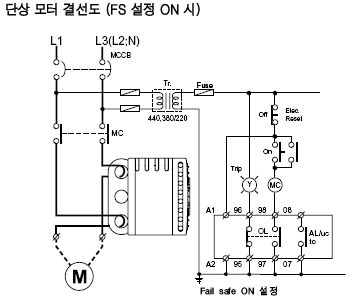

◆ 결선도 예시
