3E [단종]

  • MCU(Microprocessor Control Unit)내장
• 과전류 / 결상 / 역상 / 전압불평형 / 구속보호
• 입력전압에 의한 1차측 역상 및 결상보호
• 입력전압에 의한 1차측 결상 및 과전류보호
• 3상 전원을 입력전원으로 사용 → 입력전원 결상시 동작가능
• 동작 및 동작원인 표시
• 동작시간특성(정한시 / 반한시)선택
• 기동지연시간 / 동작시간 분리 설정

◆ 정격사양

전류설정

Type

설정범위

05

0.5 ~ 6A

30

3.0 ~ 30A

30 ~ 600

05Type과 외부CT조합사용
(외부CT 변류비 : 50/5A~600/5A)

시간설정

기동지연시간
D-TIME

0 ~ 50초

동작시간
O-TIME
1 ~ 10초

복 귀

수동(즉시) / 전기적(원방)복귀
Auto 설정시 PMR동작 5초후 자동복귀

동작시간특성

Inverse설정

반한시

Definite설정
정한시

사용환경

온 도
저장시

-30 ~ 80

운전시
-20 ~ 60℃
습 도
결로가 없는 상태에서 30~85% RH

조작전원

전 압
220
3상 AC180 ~ 300V
440
3상 AC340 ~ 480V

절 연

저 항

회로와 외함간

DC500V Megger로 10MΩ 이상
내 압
회로와 외함간
2.0kv 상용주파수1분간
접점 상호간
1.0kv 상용주파수1분간
회로간
2.0kv 상용주파수1분간

보조접점

OCR
1-SPDT(1C)
AC250V / 3A저항부하
PMR
1-SPST(1a)
AC250V / 3A저항부하
취 부
35mm DIN-Rail / Panel (Bracket 제공)

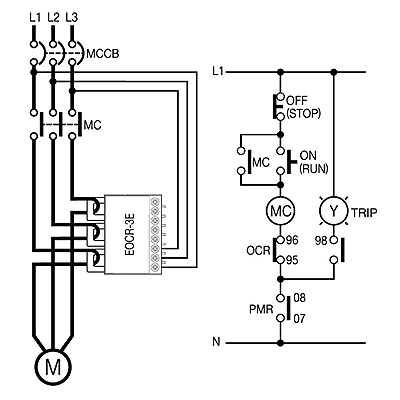

◆ 결선도
