• MCU( Microprocessor Control Unit ) 내장
• Higher Precision & Real Time Processing Speed 구현
• 과전류 / 결상 / 역상 / 불평형 / 구속 / 지락(영상전류검출방식)보호
• 기동지연시간 및 동작시간의 분리설정
• Digital전류계 및 Digital 설정 기능 :
3상전류 및 누설전류 5초간격 자동순환표시
• 동작 및 고장원인 Digital Data 표시
• 영상전류검출방식에 의한 지락검출
• 동작시간특성(정한시 / 반한시)선택
• 수동(즉시) / 전기적(원방)복귀
• 강한 내환경성
• 넓은 전류설정범위
• 초절전형
• 무전압 해방기능(No Volt Release / Faill-safe Operation)설정
|
| |
|
|
|
| ◆ 보호기능 및 특성 |
|
보호기능
|
DIP SW
설정
|
동작시간
|
동작조건특성
|
|
과전류
|
SW3
|
On
|
INV
|
설정 O-TIME의
반한시 (특성곡선)에 따라
동작
|
운전전류(In)>설정전류(Is)
|
|
Off
|
DEF
|
설정 O-TIME의
정한시 (특성곡선)에 따라 동작
|
|
결 상
|
-
|
-
|
-
|
3초이내
|
결상시
|
|
역 상
|
SW2
|
On
|
RPR
|
0.1초
|
역상시
|
|
Off
|
-
|
기능무시
|
|
불평형
|
-
|
-
|
-
|
8초
|
상전류편차(D)>50%
|
|
구 속
|
SW3
|
On
|
INV
|
-
D-TIME=0초 설정시:
Cold-curve(특성곡선)에 따라 동작(기동시)
-
D-TIME=1초이상 설정시:
설정 D-TIME 경과후 Hot-curve
(특성곡선)에 따라 동작
|
구속시:
설정 D-TIME경과 후에도 운전(기동/돌입)전류가 설정전류의 3배 이상인 경우(In>
3 x Is)
단 INV인 경우 동작하지 않음
|
|
Off
|
DEF
|
(설정 D-TIME
경과)즉시
|
|
지
락
|
SW4
|
On
|
1s
|
1초
|
지락전류>지락전류설정
|
|
Off
|
0.03s
|
0.03초
|
|
| |
|
|
|
| ◆ 정격사양 |
|
모 델
|
EOCR-3DZ/FDZ
|
|
전류설정
(Is)
|
Type
|
설정범위
|
|
05
|
0.5 ~
6/10A
|
|
60
|
5 ~ 60A
|
|
100
|
10 ~ 120A
|
외부CT
조합형
(외부 CT 변류비
100/5A ~ 600/5A)
|
|
150
|
15 ~ 180A
|
|
200
|
20 ~ 240A
|
|
300
|
30 ~
360A
|
|
400
|
40 ~
480A
|
|
500
|
50 ~
600A
|
|
600
|
60 ~
720A
|
|
지락전류
|
A
|
0.05
~ 2.5A
|
|
B
|
0.2 ~
10A
|
|
시간설정
|
DIP
SW3(동작시간특성)설정
|
off -
DEF(정한시)
|
on -
INV(반한시)
|
|
기동지연
|
D-TIME
|
1 ~ 120초
|
0 ~ 120초
|
|
동작시간
|
O-TIME
|
0.3,
1 ~ 30초
|
1 ~ 30초
|
|
복 귀
|
수동(즉시) /
전기적(원방)복귀
|
|
전류감지
|
3CT(Three
Integral CT)
|
|
조작전원
|
전 압
|
24
|
AC/DC24V
|
|
220
|
AC85
~ 250V
|
|
주파수
|
50/60Hz
|
|
보조접점
|
O.L
|
1-SPST(1b)
|
AC250V
/ 3A 저항부하
|
|
G.R
|
1-SPST(1a)
|
AC250V
/ 3A 저항부하
|
|
동작시간특성
|
DIP
SW3
|
On/INV
|
반한시
|
|
Off/DEF
|
정한시
|
|
동작표시
|
4 Digit
7 Segment LED Display
|
|
허용오차
|
전 류
|
I<1A
: ±0.1A, I 1A
: ±5%
|
|
시 간
|
t 3s
: ±0.2s, t >3s : ±5%
|
|
사용환경
|
온 도
|
저장시
|
-30 ~ 80℃
|
|
운전시
|
-20 ~
60℃
|
|
습 도
|
결로가 없는
상태에서 30~85% RH
|
|
절 연
|
저 항
|
외함과 회로간
|
DC500V
Megger로 10MΩ 이상
|
|
내 압
|
외함과
회로간
|
2.0kV
상용주파수1분간
|
|
접점과
접점간
|
1.0kV
상용주파수1분간
|
|
회로와
회로간
|
2.0kV
상용주파수1분간
|
|
소비전력
|
2W미만
|
|
취 부
|
전원
/ 표시부
|
35mm
DIN-Rail / Panel
|
|
제어
/ 출력부
|
패널매입형(Flush
Mounting)
|
*10A를 초과하는 전류에 반한시를 적용할 경우에는 반드시 외부CT를 사용해야 합니다.
|
| |
|
|
|

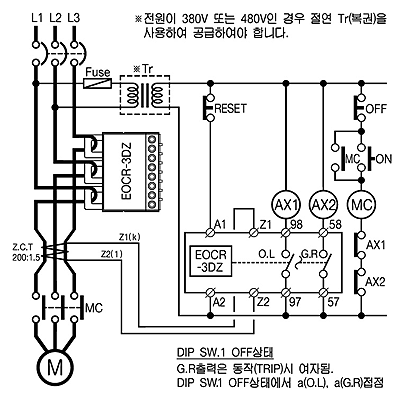

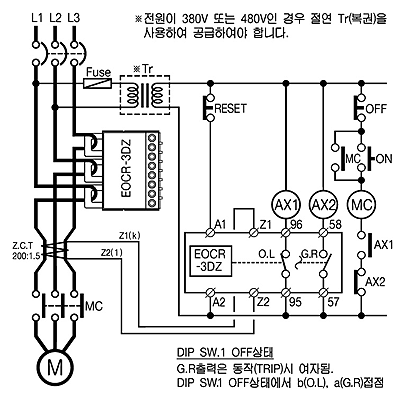

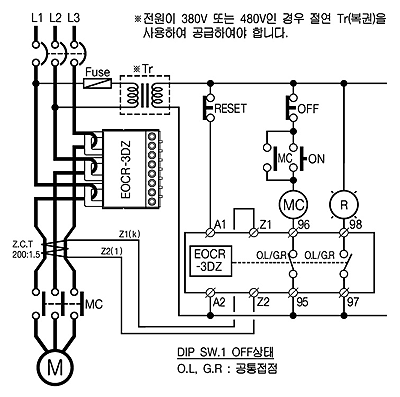

| ◆ EOCR-3DZ결선도 |
|
|
|
| | | |
|
|
|
| | | |
|
|
|
| |
|
|
|

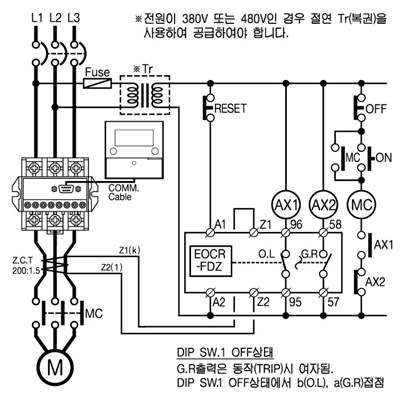

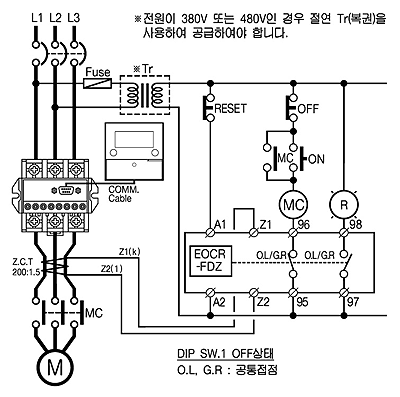

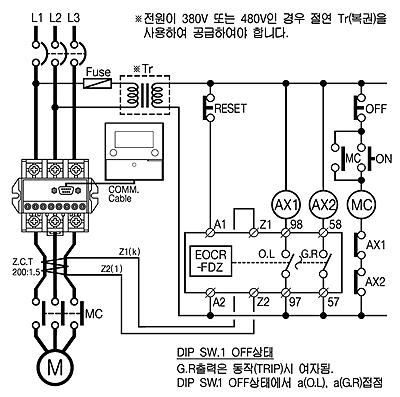

| ◆ EOCR-FDZ결선도 |
|
|
|
| | | |
|
|
|
| | | |
|
|
|
| |
|
|
|
SW1(NVR)을 On위치에 두고 A1, A2에 조작전원을 인가하면
OL출력 95  96은 Open, 97  98은 Close로 전환됨
|
|
|
|
