EOCR


    EOCR-3DE 3E420 3EZ.dwg

  • MCU(Microprocessor Control Unit)내장
• Real Time Processing / Higher Precision
• 과전류 보호범위 : 0.5~60A, Wide Range Protection
  (외부 CT사용시 1-960A)
• 부족전류 보호범위 : 설정 과전류 이하
• 동작시간 특성
- 전한시 - 0.5~60A(60A이상은 외부 CT조합)
- 반한시 - 0.5~10A(11A이상은 외부 CT조합사용)
• 부족전류 Trip 출력
- 부족전류 출력은 oc출력과 공유되도록 출하되지만 "ALo" Mode에서
  "U"를 선택하면 "AL" Mode는 자동으로 OFF(--)가 되며 AL출력
  (07┤├08)이 부족전류(UC) 전용출력접점으로 자동전환됨.
• 디지털 디스플레이
- 3상 전류자동순환표시 : Digital Ammeter(각상 5초간격) / 수동순환에
  의한 1상 고정관리 가능
- 동작원인 디지털 표시 : Easy Troubleshooting
• 최종 동작원인 확인기능 : 3회까지의 Trip원인 및 Trip시 전류확인가능,
  정전 후 복전시에도 가능
• 수동(즉시) / 전기적(원방)복귀
• Fail Safe 기능 (FS:ON)
- 자기진단 기능 - 계전기에 전원을 인가하면 계전기가 정상일 때
  여자되는 기능(설정으로 선택가능)
• 단자형과 관통형으로 다양한 설치환경에 적용이 가능함.
• 인버터와 같은 주파수 변환기기 계통에도 원활한 동작 : 주파수 대응
  범위는 20~400Hz

◆ 보호기능 및 특성
보호기능

동작시간

과전류

설정된 ot에 따라 동작

부족전류
설정된 ut에따라 동작
결 상
3초이내
역 상
0.1~0.3초
불평형
8초이내
구 속
Lock
dt 경과 후 0.5초 이내 동작(정한시 설정에만 동작함)
stall
0.5, 1 ~ 10초(정한시 설정에만 동작함)

◆ 전류설정범위
설정범위
CT관통수
외부CT변류비
CT설정

비교

0.5~60A
1
-
OFF

Wide Range

0.25~3A
2회관통
-
2t
.
0.1~1.2A
5회관통
-
5t
.
1~12A
1
10:5
10
.정한시로 사용하면 외부CT는 불필요하고 CT설정을 하지 않아도 됨(Wide Range)
1.5~18A
1
15:5
15
2.0~24A
1
20:5
20
2.5~30A
1
25:5
25
3.0~36A
1
30:5
30
4.0~48A
1
40:5
40
5~60A
1
50:5
50
6~72A
1
60:5
60
.
7.5~90A
1
75:5
75
.
10~120A
1
100:5
100
.
12~144A
1
120:5
120
.
15~180A
1
150:5
150
.
20~240A
1
200:5
200
.
25~300A
1
250:5
250
.
30~360A
1
300:5
300
.
40~480A
1
400:5
400
.
50~600A
1
500:5
500
.
60~720A
1
600:5
600
.
75~900A
1
750:5
750
.
80~960A
1
800:5
800
.
주)Wide Range를 선택시 전류사용범위는 0.5 ~ 60A이하이나 가급적 모터 정격전류가 40A이하
(380V에서 15kw이하)에서 Wide Range로 적용하고 그 이상에서는 외부 CT 사용하는것을 권장합니다.

◆ 정격사양

전류설정

과전류

0.5 ~ 960A(60A이상 외부 CT사용)

부족전류
0.5 ~ 59A / OFF(외부 CT사용시 800 이하)
불평형
5 ~ 50%(상전류 불평형율) / OFF

시간설정

기동지연시간
dt

1 ~ 220초(정한시)

동작시간
ot
0.2 ~ 30초(정한시), 1 ~ 30(반한시)

복 귀

수동(즉시) / 전기적복귀

조작전원

AC220 / 110V
단자형 DC/AC85 ~ 250V, 50/60Hz
FDE만 해당
관통형(외부CT 조합형)
- AC220V : ±15%, 50/60Hz
- AC110V : ±15%, 50/60Hz
- DC/AC24V

출력접점

OC/UC
2-SPST
AC250V / 3A 저항부하
AL/UC
1-SPST
AC250V / 3A 저항부하
동작시간 특성
과전류
0.5 ~ 10A 또는 외부 CT사용시 : 정한시 / 반한시 선택
11A이상 : 정한시
부족전류
정한시

허용오차

전 류

I<1A : ±0.05A, I1A : ±5%
시 간
t3s : ±0.2s, t >3s : ±5%

사용환경

온 도
저장시

-30 ~ 80℃

운전시
-20 ~ 60℃
습 도
결로가 없는 상태에서 30~85% RH

절 연

저 항

회로와 외함간

500VDC에서 10MΩ 이상
내 압
회로와 외함간
2.0kv 60Hz, 1분간
접점상호간
1.0kv 60Hz, 1분간
회로간
2.0kv 60Hz, 1분간
설치방식
35mm Din Rail 또는 Panel
소비전력
3W미만

◆ 결선도

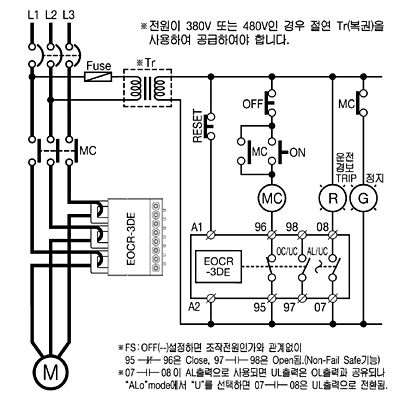

EOCR-3DE

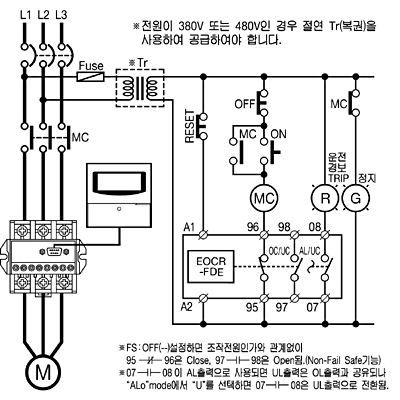

EOCR-FDE



FS를 On으로 설정하고 A1, A2에 조작전원을 인가하면
OL출력 95 96은 Open, 97 98은 Close로 전환됨
